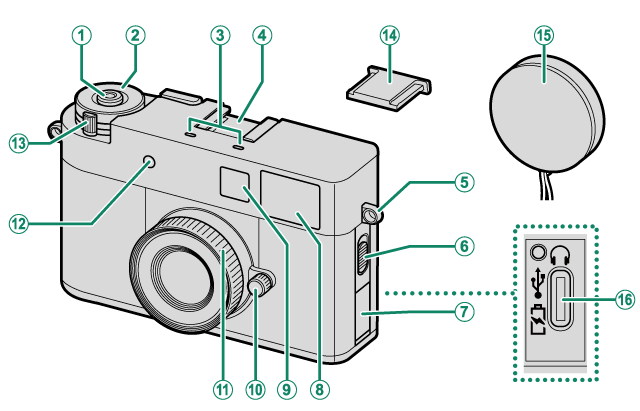

A快门按钮

B曝光补偿拨盘

C麦克风

D冷靴

E肩带穿孔

F闪光灯开关

G连接插孔盖

H取景器窗口

I闪光灯
视频灯
AF 辅助灯

J光圈环

K对焦环

L自拍指示灯
信号灯

MON/OFF 开关

N冷靴盖

O镜头盖

PUSB 连接插孔(C 型)

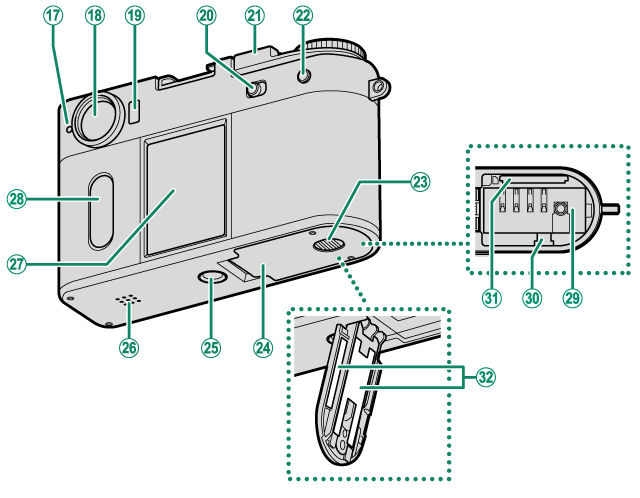

Q指示灯
信号灯

R取景器窗口

S眼传感器

TSTILL/MOVIE 模式切换钮

U画面推进杆

VPLAY(回放)按钮

W电池盒盖释放搭扣

X电池盒盖

Y三脚架安装座

Z扬声器

aLCD 显示屏
触摸屏

b副 LCD 显示屏
触摸屏

c电池盒

d电池释放搭扣

e存储卡插槽

f序列号面板


STILL/MOVIE 模式切换钮

STILL/MOVIE 模式切换钮滑动至 STILL 可拍摄照片,滑动至 MOVIE 可录制视频。

光圈环

在模式 AM 下,旋转光圈环可调整光圈(a选择拍摄模式)。将光圈环旋转至 A 可让相机自动调整光圈。

曝光补偿拨盘

旋转该拨盘可选择一个曝光补偿量。

画面推进杆

您可创建一个将两个图像包含在一个图像中的二合 一图像(a二合一拍摄)。

使用帧前进杆

ON/OFF 开关转至 ONA),然后拉出画面推进杆(B)。

若要关闭相机,请在推入画面推进杆的同时(D)将 ON/OFF 开关转至 OFFC)。

请勿在 ON/OFF 开关已转至 OFF 时强行将画面推进杆拉出或推入。否则可能造成故障。

闪光灯开关

在静态摄影期间将闪光灯开关滑至 N 使闪光灯闪光。在视频录制期间,视频灯将打开。

序列号面板

切勿移除序列号面板,该面板提供 CMIIT ID、序列号以及其他重要信息。

序列号面板

取景器

使用取景器进行构图。

指示灯

相机状态通过指示灯表示。

指示灯 相机状态
点亮绿色 对焦锁定。
闪烁绿色 对焦警告。此时能够拍摄照片。
闪烁绿色及橙色
  • 相机开启:正在记录照片。(此时能够拍摄更多照片)。
  • 上传照片至智能手机或平板设备。 1
点亮橙色 正在录制动画。 2
闪烁橙色 在胶片相机模式下,按下快门按钮而不拉动画面推进杆。
点亮蓝色 正在进行二合一拍摄。
闪烁红色 镜头或存储介质错误。

仅当照片选用于上传时显示。

仅当 B视频设置 > 信号灯选为 连续 时显示。

B视频设置 > 信号灯 选项可用于选择在动画录制期间指示灯是闪烁还是保持稳定点亮。
