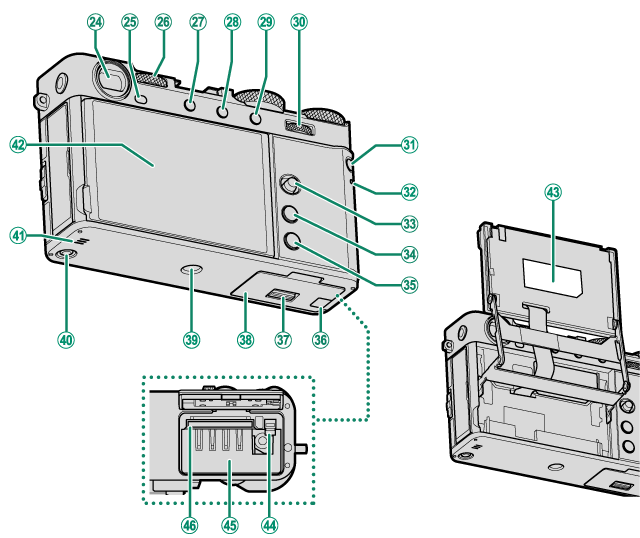

相机部件

AFn1 按钮

BON/OFF 开关

C快门按钮

D曝光补偿拨盘

E快门速度拨盘

F麦克风

G热靴

H胶片模拟窗口

I屈光度调节控制器

J肩带穿孔

K连接插孔盖

L对焦模式选择器

MAF 辅助灯
自拍指示灯
信号灯

N镜头信号接点

O镜头释放按钮

PFn2 按钮

Q控制杆

R前指令拨盘

S热靴盖

T机身盖

U麦克风/遥控快门装置连接 插孔（φ3.5 mm）

VUSB 连接插孔（C 型）

WHDMI 微型连接插孔（D 型）

U 使用选购的 RR‑100 遥控快门装置需要第三方适配器将三针 φ2.5 mm接头转换为三针 φ3.5 mm接头。

X电子取景器（EVF）

Y眼传感器

Z胶片模拟拨盘

aDRIVE/DELETE 按钮

bPLAY（回放）按钮

cAEL（曝光锁定）/AFL（对焦锁定）按钮

d后指令拨盘

eQ（快速菜单）按钮

f指示灯
信号灯

g对焦棒（对焦杆）

hMENU/OK 按钮

iDISP（显示）/BACK 按钮

j直流电源接头线通道盖

k电池盒盖释放搭扣

l电池盒盖

m三脚架安装座

nx（蓝牙）按钮

o扬声器

pLCD 显示屏
触摸屏

q序列号面板

r电池释放搭扣

s电池盒

t存储卡插槽

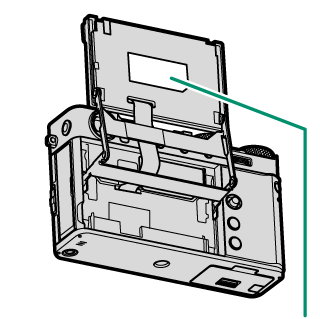

序列号面板

切勿移除序列号面板，该面板提供 CMIIT ID、序列号以及其他重要信息。

序列号面板

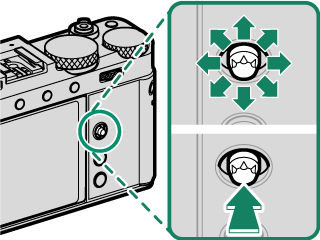

对焦棒（对焦杆）

倾斜或按下对焦棒可选择对焦区域。对焦棒还可用于操作菜单。

若要选择对焦棒所执行的功能，可按住对焦棒的中央或使用 D按钮/拨盘设置 > 对焦杆设置。

使用 GAF/MF 设置 > xF焦点包围 将对焦区域选择选为以显示屏的边界为限，或从显示屏的一个边缘到另一个边缘的 “全包围”。

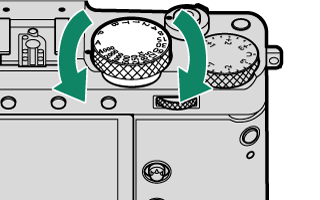

快门速度拨盘

快门速度拨盘可用于选择快门速度。

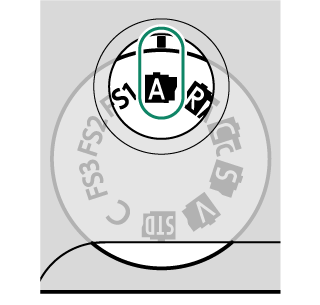

胶片模拟拨盘

旋转胶片模拟拨盘并将图标设为指示以配置胶片模拟。

胶片模拟拨盘 说明

c PROVIA/标准
d Velvia/鲜艳
e ASTIA/柔和
i CLASSIC CHROME
c REALA ACE
a ACROS

使用各个胶片模拟进行拍摄。当使用 aACROS 进行拍摄时，请使用 H图像质量设置 > 胶片模拟拨盘设置 设置滤镜。
FS1
FS2
FS3		 使用 H图像质量设置 > 胶片模拟拨盘设置 中设置的胶片模拟进行拍摄。可以为静态摄影和动画录制进行不同的设置。
C（自定义） 使用 H图像质量设置 > 胶片模拟 或 F胶片模拟 中设置的胶片模拟进行拍摄而不使用胶片模拟拨盘设置胶片模拟。胶片模拟设置可以使用指令拨盘进行更改（a命令转盘设定）。

将 H图像质量设置 > 胶片模拟拨盘设置 或 F胶片模拟拨盘设置 中的 FS 配方 设为 开 可保存 FS1、FS2 和 FS3 的图像质量设置。

仅当胶片模拟拨盘设为 C 时，以下设置才有效。

  • H图像质量设置 > 胶片模拟 或 F胶片模拟 的设置
  • Q 菜单中胶片模拟的设置
  • 通过已指定胶片模拟的功能按钮进行的设置
  • H图像质量设置 > x编辑/保存自定义设置 或 B视频设置 >  F编辑/保存自定义设置 中保存的 V胶片模拟 的设置

DRIVE/DELETE 按钮

按下 DRIVE/DELETE 按钮可显示驱动模式菜单，您可在此选择以下驱动模式。

模式
B 单幅画面（aP、S、A 和 M 模式）
J 高速连拍（a连拍（连续拍摄模式））
O 低速连拍（a连拍（连续拍摄模式））
W ISO BKT（aISO BKT）
V 白平衡BKT（a白平衡 BKT）
BKT 包围（a包围）
h HDR（aHDR）
j 多重曝光（a多重曝光）
Adv. Adv. 模式（a全景照片、a滤镜）
F 动画（a录制动画）

曝光补偿拨盘

旋转该拨盘可选择一个曝光补偿量。

x（蓝牙）按钮

按住 x（蓝牙）按钮可显示蓝牙设置菜单。

指令拨盘

旋转或按下指令拨盘可执行以下操作：

旋转
  • 选择菜单选项卡或翻阅菜单
  • 调整光圈
  • 选择胶片模拟
  • 调整曝光补偿
  • 调整感光度
  • 在回放过程中查看其他照片

按下
  • 选择前指令拨盘所执行的功能（a为前指令拨盘选择一种功能）
  • 按住可选择在 D（设置）菜单的 D按钮/拨盘设置 > 命令转盘设定 中所选的选项

旋转
  • 高亮显示菜单项目
  • 选择所需快门速度和光圈的组合（程序切换）
  • 选择快门速度
  • 调整曝光补偿
  • 调整快速菜单中的设定
  • 选择对焦框的大小
  • 在全画面回放中放大或缩小
  • 在多幅画面回放中放大或缩小

按下
  • 放大当前对焦点 *
  • 按住可选择手动对焦模式对焦显示 *
  • 在回放过程中放大当前对焦点

* 仅当 对焦确认 被指定给某一功能按钮时可用。

指令拨盘的旋转方向可使用 D按钮/拨盘设置 > 命令拨盘方向 进行选择。

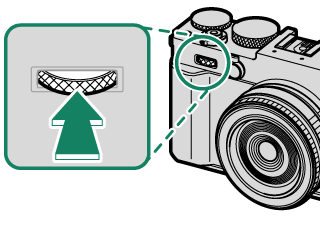

为前指令拨盘选择一种功能

在拍摄期间按下前指令拨盘的中央可选择 D按钮/拨盘设置 > 命令转盘设定 中指定的功能。

可以指定以下功能。

功能 说明
S.S.（程序偏移） 选择快门速度。模式 P 中可以进行程序切换。
光圈环设置(A) 当光圈设置为 A（自动）且 D按钮/拨盘设置 > 光圈环设置(A) 为 命令 时或当镜头未配备光圈环时，调整光圈。
曝光补偿 当曝光补偿拨盘设为 C 时，调整曝光补偿。
ISO 调整感光度。
胶片模拟 当胶片模拟拨盘设为 C 时，选择胶片模拟。

根据拍摄模式或驱动模式的不同，某些功能可能无法指定或者即使已指定也可能被禁用。

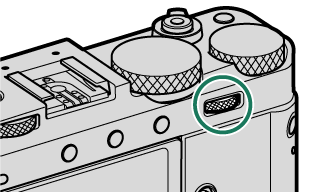

为后指令拨盘选择一种功能

拍摄期间可通过后指令拨盘调整 D按钮/拨盘设置 > 命令转盘设定 中 后部命令转盘 所指定功能的值。可以将以下功能指定给拨盘。

功能 说明
S.S.（程序偏移） 选择快门速度。模式 P 中可以进行程序切换。
光圈环设置(A) 当光圈设置为 A（自动）且 D按钮/拨盘设置 > 光圈环设置(A) 为 命令 时或当镜头未配备光圈环时，调整光圈。
曝光补偿 当曝光补偿拨盘设为 C 时，调整曝光补偿。
ISO 调整感光度。
胶片模拟 当胶片模拟拨盘设为 C 时，选择胶片模拟。

根据拍摄模式或驱动模式的不同，某些功能可能无法指定或者即使已指定也可能被禁用。

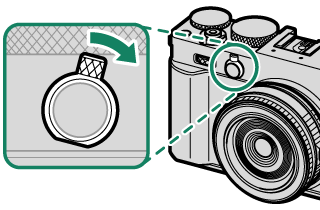

控制杆

向左或向右拉动或者拉动控制杆并保持其位置可进行以下操作。

a更改数码远摄增距镜设置

a启用或禁用 FS 配方

a更改裁剪标志的显示

a更改纵横比

使用 D按钮/拨盘设置 > 功能(Fn)设定 可将其他功能指定给控制杆。控制杆功能也可指定给其他功能按钮（a控制杆）。

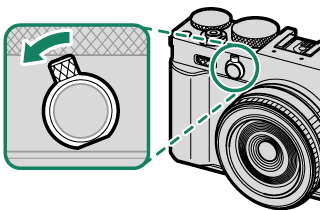

更改数码远摄增距镜设置

如图所示拉动控制杆可启用或禁用数码远摄增距镜或调整变焦。

朝镜头拉动

启用或禁用 FS 配方

如图所示拉动并保持控制杆可启用或禁用 FS 配方。启用 FS 配方 可在胶片模拟拨盘旋转至 FS1、FS2 或 FS3 时以单独注册的图像质量设置拍摄照片。

朝镜头拉动并保持

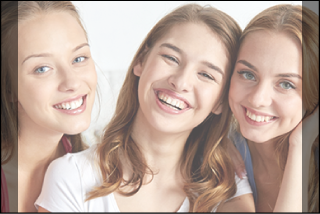

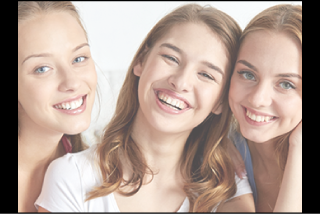

更改裁剪标志的显示

静态摄影期间，如图所示拉动控制杆可根据纵横比使表示裁剪区域边界的黑色区域变得半透明，或将裁剪区域显示在边框内。

朝手柄拉动

黑

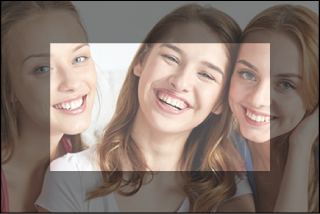

半透明

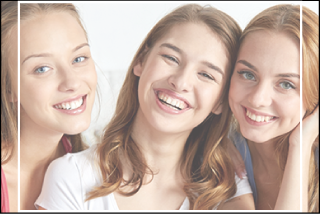

线

裁剪标志的显示还可通过 D屏幕设置 > 环绕视图 进行更改。

在使用数码远摄增距镜时将显示设为 半透明 或 线 让您能检查裁剪区域而无需放大屏幕显示。

更改纵横比

在静态摄影中，如图所示拉动并保持控制杆可显示纵横比菜单。

朝手柄拉动并保持

选项
3:2 16:9 1:1 4:3 5:4

纵横比

纵横比的变化将改变表示裁剪区域边界的黑色区域的位置和尺寸。

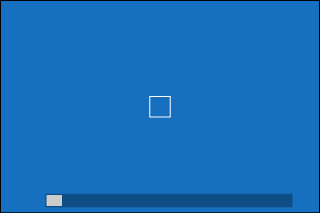

屏幕示例

3 : 2

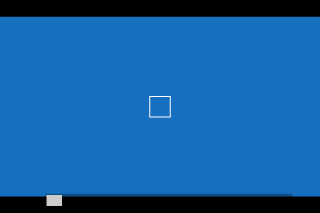

16 : 9

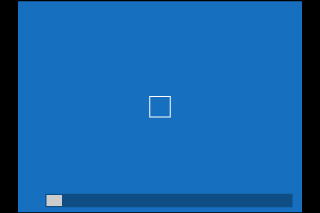

4 : 3

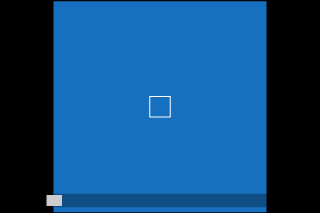

1 : 1

指示灯

相机状态通过指示灯表示。

指示灯 相机状态
点亮绿色 对焦锁定。
闪烁绿色 对焦或低速快门警告。此时能够拍摄照片。
闪烁绿色及橙色 相机开启：正在记录照片，或者将 D屏幕设置 > 图像显示 选为 关 以外的选项进行拍摄后显示照片以供确认（可以继续拍摄更多照片）。
相机关闭：上传照片至智能手机或平板设备。  *
点亮橙色 正在记录照片。此时无法继续拍摄更多照片。
闪烁橙色 闪光灯正在充电；拍摄照片时不会闪光。
闪烁红色 镜头或存储介质错误。

* 仅当照片选用于上传时显示。

屏幕中也可能出现警告信息。

当眼睛对准取景器时，指示灯保持熄灭。

B视频设置 > 信号灯 选项可用于选择动画录制期间点亮的信号灯（指示或 AF 辅助）以及信号灯闪烁还是保持稳定点亮。

间隔定时拍摄期间，每当显示屏关闭时，指示灯就会闪烁绿色。

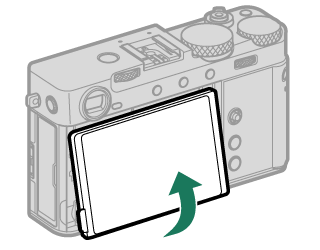

LCD 显示屏

您可倾斜 LCD 显示屏以便查看，但注意不要触摸显示屏后方的电线或者被显示屏夹到手指或其他物体。触摸电线可能会导致相机故障。

LCD 显示屏还可用作触摸屏，用于进行以下操作：

aEVF

aLCD 显示屏

a视频优化控制oL

a触控功能

a回放触控控制

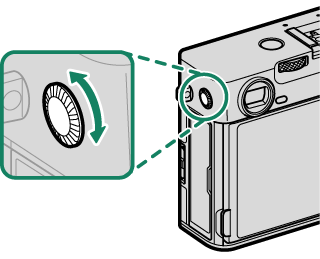

在取景器中对焦

若取景器中显示的指示模糊，请将眼睛靠近取景器并旋转屈光度调节控制器直至显示清晰对焦。
