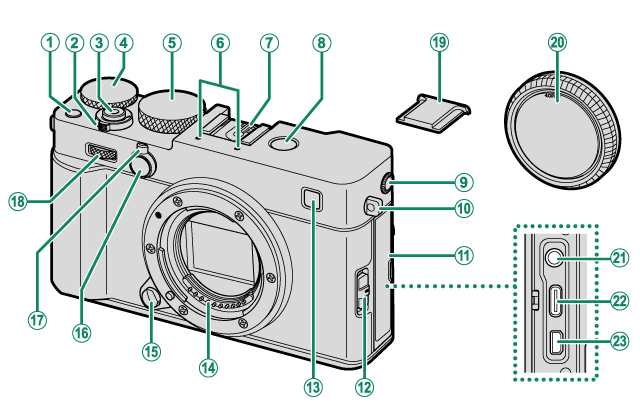

カメラの各部名称と機能

AFn1ボタン

B電源レバー

Cシャッターボタン

D露出補正ダイヤル

Eシャッタースピードダイヤル

Fマイク

Gホットシュー

Hフィルムシミュレーション窓

I視度調節ダイヤル

Jストラップ取り付け部

K端子カバー

Lフォーカスモード切換スイッチ

MAF補助光ランプ
セルフタイマーランプ
タリーランプ

Nレンズ信号接点

Oレンズ取り外しボタン

PFn2ボタン

Qコントロールレバー

Rフロントコマンドダイヤル

Sホットシューカバー

Tボディキャップ

Uマイク/リモートレリーズ端子
（φ 3.5mm）

VUSB端子（Type-C）

WHDMIマイクロ端子（Type D）

U別売のリモートレリーズRR-100を使用するときは、市販の3極φ2.5 mm → 3極φ3.5 mm変換アダプターが必要です。

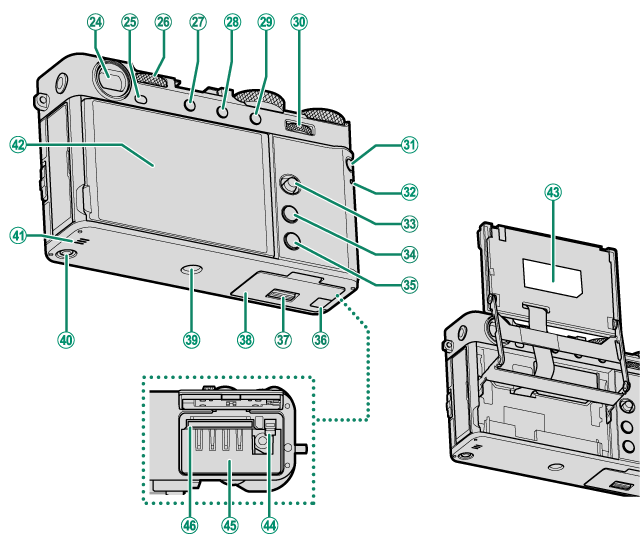

Xファインダー（EVF）

Yアイセンサー

Zフィルムシミュレーションダイヤル

aDRIVE/DELETE（ドライブ/消去）ボタン

bPLAY（再生）ボタン

cAEL/AFL（AEロック/AFロック）ボタン

dリアコマンドダイヤル

eQ（クイックメニュー）ボタン

fインジケーターランプ
タリーランプ

gフォーカスレバー

hMENU/OK（メニュー/決定）ボタン

iDISP/BACK（表示/戻る）ボタン

jDCカプラーカバー

kバッテリーカバーロック

lバッテリーカバー

m三脚用ねじ穴

nx（Bluetooth）ボタン

oスピーカー

pチルト式液晶モニター（LCD）
タッチパネル

q銘板プレート

rバッテリー取り外しつまみ

sバッテリー挿入部

tメモリーカードスロット

銘板プレート

銘板プレートにはCMIIT ID、シリアル番号などが印刷されていますので取り外さないでください。

銘板プレート

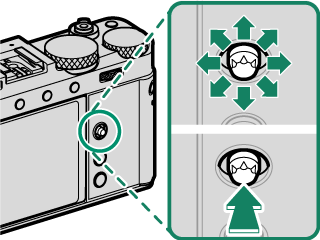

フォーカスレバー

フォーカスレバーを8方向に動かしたり、中央を押したりしてフォーカスエリアを設定できます。メニューを表示しているときは、メニュー項目の選択に使用できます。

フォーカスレバーの設定は、フォーカスレバーを中央に長押しするか、D操作ボタン・ダイヤル設定 > フォーカスレバー設定で変更できます。

Gフォーカス設定 > xFフォーカスポイント循環で、フォーカスエリアを画面の一番端まで移動したときに、画面端で止まるか、反対側の端に回り込むかを設定できます。

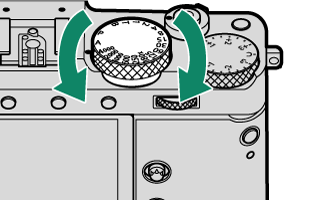

シャッタースピードダイヤル

シャッタースピード（S.S.）ダイヤルで、シャッタースピードを設定できます。

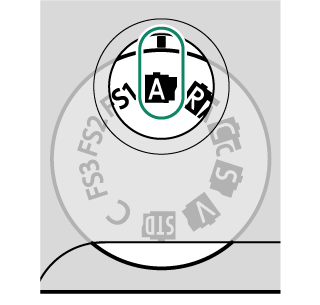

フィルムシミュレーションダイヤル

フィルムシミュレーションダイヤルを回してアイコンを指標に合わせると、フィルムシミュレーションを設定できます。

フィルム
シミュレーション
ダイヤル		 内容

c（PROVIA/
スタンダード）
d（Velvia/
ビビッド）
e（ASTIA/
ソフト）
i（クラシック
クローム）
c（REALA ACE）
a（ACROS）

それぞれのフィルムシミュレーションで撮影できます。aACROSで撮影する場合はH画質設定 > フィルムシミュレーションダイヤル設定で使用するフィルターを設定してください。
FS1
FS2
FS3		 H画質設定 > フィルムシミュレーションダイヤル設定で設定したフィルムシミュレーションで撮影できます。静止画撮影時と動画撮影時で個別に設定できます。
C（カスタム） フィルムシミュレーションダイヤルでフィルムシミュレーションを設定せずに、H画質設定 > フィルムシミュレーションやFフィルムシミュレーションで設定したフィルムシミュレーションで撮影します。コマンドダイヤルでフィルムシミュレーションの設定を変更することもできます（aコマンドダイヤル設定）。

H画質設定 > フィルムシミュレーションダイヤル設定やFフィルムシミュレーションダイヤル設定のFSレシピをONに設定すると、FS1、FS2、FS3のときの画質の設定を保存することができます。

以下の設定はフィルムシミュレーションダイヤルをCに合わせているときのみ有効です。

  • H画質設定 > フィルムシミュレーションまたはFフィルムシミュレーションの設定
  • Qメニューのフィルムシミュレーションの設定
  • フィルムシミュレーションを割り当てたファンクションボタンによる設定
  • H画質設定 > xカスタム登録/編集やB動画設定 >  Fカスタム登録/編集で登録したVフィルムシミュレーションの設定

DRIVE/DELETEボタン

DRIVE/DELETEボタンを押すと、ドライブモード選択画面が表示され、ドライブモードを変更できます。

ドライブモード
B 1コマ撮影（aP、S、A、Mで撮影する）
J CH 高速連写（a連続撮影（連写））
O CL 低速連写（a連続撮影（連写））
W ISOブラケティング（aISOブラケティング）
V ホワイトバランスBKT（aホワイトバランスBKT）
BKT ブラケティング（aブラケティング）
h HDR（aHDR撮影）
j 多重露出（a多重露出撮影）
Adv. Adv.モード（aパノラマ撮影、aフィルター撮影）
F 動画（a動画を撮影する）

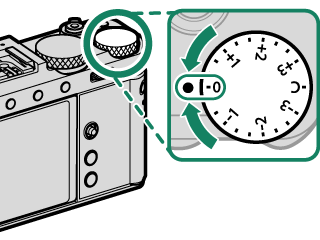

露出補正ダイヤル

露出補正ダイヤルで、露出を補正できます。

x（Bluetooth）ボタン

x（Bluetooth）ボタンを長押しすると、Bluetoothの設定画面が表示されます。

コマンドダイヤル

フロントコマンドダイヤルまたはリアコマンドダイヤルで、以下の操作ができます。

回転
  • メニュータブ、ページの切り替え
  • 絞り値の変更
  • フィルムシミュレーションの変更
  • 露出補正
  • ISO感度の変更
  • 前後の画像を表示（再生時）

中央押し

回転
  • メニュー項目の選択
  • プログラムシフト
  • シャッタースピードの変更
  • 露出補正
  • クイックメニューの設定値を変更
  • フォーカスエリアのサイズ変更
  • 画像を再生ズーム（再生時）
  • 画像をマルチ再生（再生時）

中央押し
  • ピント位置拡大表示 *
  • マニュアルフォーカス時に MFアシストの設定切り替え（長押し）*
  • ピント位置拡大表示（再生時）

 * ファンクションボタンにフォーカスチェックが割り当てられているときのみ

コマンドダイヤルを回す方向は、D操作ボタン・ダイヤル設定 > コマンドダイヤル回転方向で設定できます。

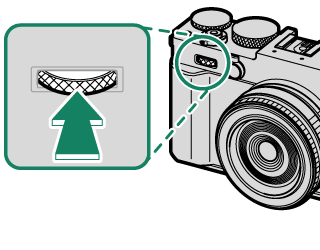

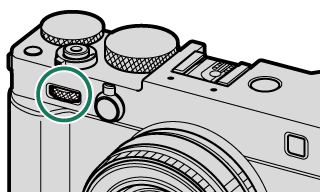

フロントコマンドダイヤルの機能の切り替え

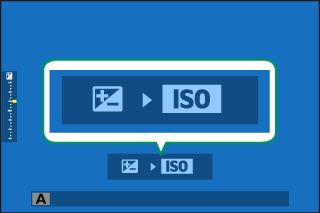

撮影時にフロントコマンドダイヤルの中央を押すごとに、D操作ボタン・ダイヤル設定 > コマンドダイヤル設定で設定した機能を切り替えることができます。

設定できる機能は次の通りです。

機能 説明
S.S.(プログラムシフト) シャッタースピードを設定できます。撮影モードがPのときはプログラムシフトができます。
絞り 絞りの設定がA（オート）で、D操作ボタン・ダイヤル設定 > 絞りリング設定(A)がコマンドのとき、または絞りリングなしレンズを装着しているときに絞り値を設定できます。
露出補正 露出補正ダイヤルがCの位置のときに露出を補正できます。
ISO ISO感度を設定できます。
フィルム
シミュレーション		 フィルムシミュレーションダイヤルがCのときにフィルムシミュレーションを設定できます。

撮影モードやドライブモードによっては設定できない機能があったり、設定しても機能が無効になったりする場合があります。

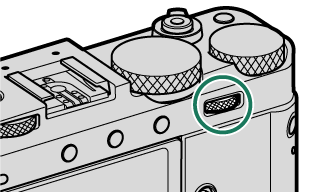

リアコマンドダイヤルの機能の切り替え

撮影時にリアコマンドダイヤルを回したときの機能をD操作ボタン・ダイヤル設定 > コマンドダイヤル設定のリアコマンドダイヤルで設定できます。設定できる機能は次の通りです。

機能 説明
S.S.(プログラムシフト) シャッタースピードを設定できます。撮影モードがPのときはプログラムシフトができます。
絞り 絞りの設定がA（オート）で、D操作ボタン・ダイヤル設定 > 絞りリング設定(A)がコマンドのとき、または絞りリングなしレンズを装着しているときに絞り値を設定できます。
露出補正 露出補正ダイヤルがCの位置のときに露出を補正できます。
ISO ISO感度を設定できます。
フィルム
シミュレーション		 フィルムシミュレーションダイヤルがCのときにフィルムシミュレーションを設定できます。

撮影モードやドライブモードによっては設定できない機能があったり、設定しても機能が無効になったりする場合があります。

コントロールレバー

コントロールレバーを左右に引いたり長引きしたりすることで、次のことができます。

aデジタルテレコンの設定変更

aFSレシピのオンとオフの切り替え

a撮影範囲の表示方法の変更

aアスペクト比の変更

コントロールレバーにはD操作ボタン・ダイヤル設定 > ファンクション（Fn）設定で他の機能を割り当てることができます。またコントロールレバーの機能を他のファンクションボタンに割り当てることもできます（aコントロールレバー）。

デジタルテレコンの設定変更

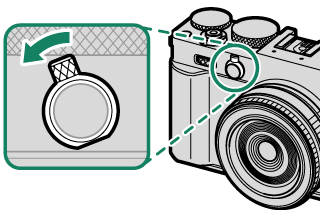

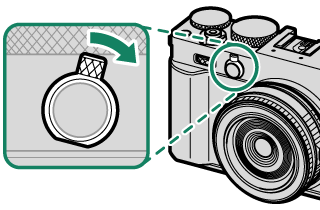

コントロールレバーを図のように引くと、デジタルテレコンをオンまたはオフにしたり、倍率を変更したりできます。

レンズ側に引く

FSレシピのオンとオフの切り替え

コントロールレバーを図のように長引きすると、FSレシピのオンとオフを切り替えることができます。オンにすると、フィルムシミュレーションダイヤルをFS1、FS2、FS3に合わせたときに、個別に登録した画質設定で撮影ができます。

レンズ側に長引き

撮影範囲の表示方法の変更

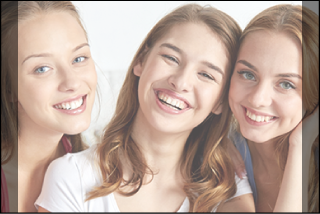

静止画撮影時にコントロールレバーを図のように引くと、アスペクト比に応じて撮影範囲の外側を示す黒い部分を半透明にしたり、撮影範囲を枠線で表示したりできます。

グリップ側に引く

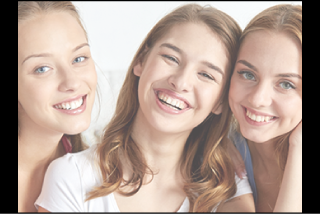

黒

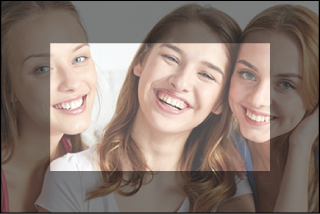

半透明

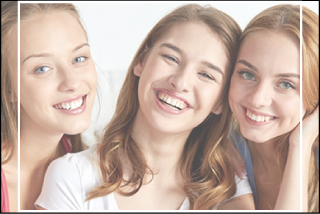

ライン

D表示設定 > サラウンドビューで切り替えることもできます。

デジタルテレコンを使用しているときに半透明やラインにすると、画面の表示を拡大せずに撮影範囲を確認できます。

アスペクト比の変更

静止画撮影時にコントロールレバーを図のように長引きすると、アスペクト比の設定画面が表示されます。

グリップ側に長引き

設定値
3 : 2 16 : 9 1 : 1 4 : 3 5 : 4

撮影範囲の画面表示について

アスペクト比を変更すると、撮影範囲の外側を示す黒い部分の位置や大きさが切り替わります。

画面例

3 : 2

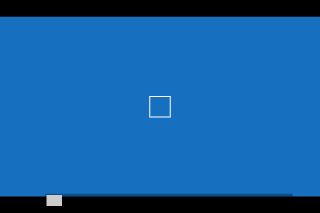

16 : 9

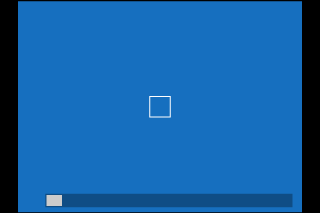

4 : 3

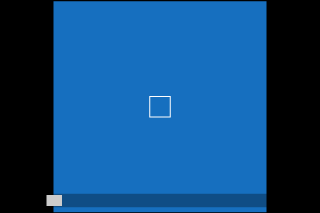

1 : 1

インジケーターランプ

インジケーターランプの色や点灯/点滅で、カメラの状態がわかります。

インジケーターランプ カメラの状態
緑色点灯 被写体にピントが合っています。
緑色点滅 AF警告、シャッター低速警告です（撮影できます）。
緑と橙色の交互点滅 電源オン時：メモリーカードに画像を記録中、またはD表示設定 > 撮影画像表示がOFF以外のときに確認画面を表示しています（続けて撮影できます）。
電源オフ後：画像をスマートフォンに転送しています。 *
橙色点灯 メモリーカードに画像を記録しています（続けて撮影できません）。
橙色点滅 フラッシュ充電中です（フラッシュは発光しません）。
赤色点滅 画像記録異常、またはレンズ異常です。

* 転送予約した画像がある場合

画面にも、警告表示が表示されます。

ファインダーを覗いているときは、インジケーターランプは点灯/点滅しません。

B動画設定 > タリーランプで、動画の記録中に点灯するランプをインジケーターランプからAF補助光ランプに変えたり、点灯または点滅の設定を変更できます。

インターバルタイマー撮影中で画面の表示が消えているときは、インジケーターランプが緑色に点滅します。

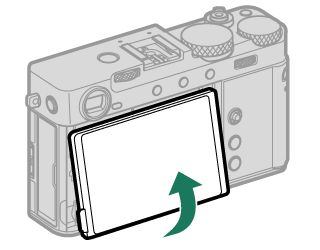

液晶モニター

液晶モニターをチルトすると、液晶モニターを見やすい角度に調整して撮影できます。液晶モニターをチルトしているときは、指などが挟まらないようにご注意ください。また、内側の配線などには触れないでください。故障の原因となります。

液晶モニターはタッチパネルとして操作できます。タッチパネルでは以下の操作ができます。

aEVF使用時のタッチ操作

aLCD使用時のタッチ操作

a動画専用操作モードoL

aタッチファンクション

a再生時のタッチ操作について

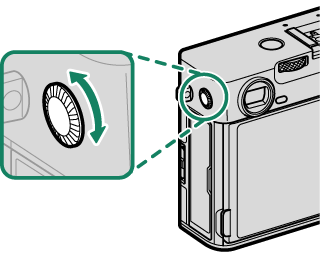

視度調節ダイヤル

ファインダー内の表示が見えにくいときは、ファインダーをのぞきながら視度調節ダイヤルを回し、ファインダーの表示がもっともはっきり見えるように調節してください。
